產品特點
● 可選裝定制亞克力上蓋。
● 特色的三指通道指示燈，夜晚更具有辨識度。
● 區別行業圓形/方形正臉，采用三角前臉設計。
● 快速身份認證技術，可準確、高效識別IC卡、ID卡、磁卡或條碼卡。
● 直流無刷電機免維護。
● 實時故障自檢及報警提示，確保系統安全運行，方便維護、使用。
● 具有燈光指示， 引導行人出入通道口。
● 可選裝大理石/亞克力上蓋，產品更有檔次。
● 具有閘門感應自動鎖死功能保護設備杜絕強制通行。
● 自動統計、顯示通行人數，便于實時察看，顯示總數高達九萬多。
● (聲光/語音可選)提示功能，謹防人員非法進入或不規范通行，
● 獨特的語音功能在用戶正常通行時會有和諧的提示語音使得用戶倍感親切
● 同時在用戶有不規范行為時也可提示用戶規范自己的行為使通行有序進行
● 同時為使用方省去了人力。
● 功能強大的在線智能控制模式，讓您輕松做到：
■ 通道進出口工作方式的設定。
■ 多次刷同一張卡允許多人次通行特色功能，以滿足特殊場合使用需求。
■ 設置讀卡是否帶記憶模式。
■ 合理選用常開模式或常閉模式，有效緩解通行人流。
■ 具有人性化的通行超時復位時間設置功能。
● 紅外傳感技術實現實時監控通道、安全保護及防尾隨。
● 單方向通行（當一個方向允許通行后另一個方向禁止通行（及刷卡無效）之至此方向通行權限結束）。
● 緊急或特殊情況處理模式。
● 具有標準輸入、輸出接口,方便本系統與其他裝置集成，并可實現遠程控制與管理。
● 超強組合能力，不同款式、系列通道產品可組合使用，而不影響系統性能。
● 強大的系統擴容能力，可隨時增加新產品。
● 遠程控制管理：遠距離操作閘門所處狀態的功能，以滿足用戶的特殊需求及消防安全要求。
● 強大的自檢功能：設備隨時處于故障監視狀態良好的報錯功能友好的實現人機交互方便快速實現檢修；
● 良好的防撞功能（當閘機處于開關門進行狀態時當有物體撞到時閘機會檢測到物體立即停止運動并進行反向折回）
技術參數
列表
DNCT-TD150
基本參數
外觀尺寸
1400*150*1003mm（長*寬*高）
生產工藝
全電腦數控激光切割，鈑金模具成型
機箱材質
304不銹鋼，整機刨槽，上蓋1.16mm，機身1.0mm
機箱工藝
鈑金模具成型
閘板材料
亞克力、不銹鋼
紅外對數
6對
電機
無刷電機
開閘時間
小于1s
通行速度
常開50人、常閉30人
通訊接口
RS485
通訊距離
小于1200m
信號輸入
干接點信號或12V電平信號（有效信號為脈沖信號有效持續時間大于等于50ms驅動電流最小10mA）
工作電壓
AC220V±10%
工作溫度
-25℃~70℃
相對濕度
≤95%，無凝露（常溫下）
額定功率
小于180W
外殼防護等級
IP54
額定電壓
DC24V
額定頻率
50-60/HZ

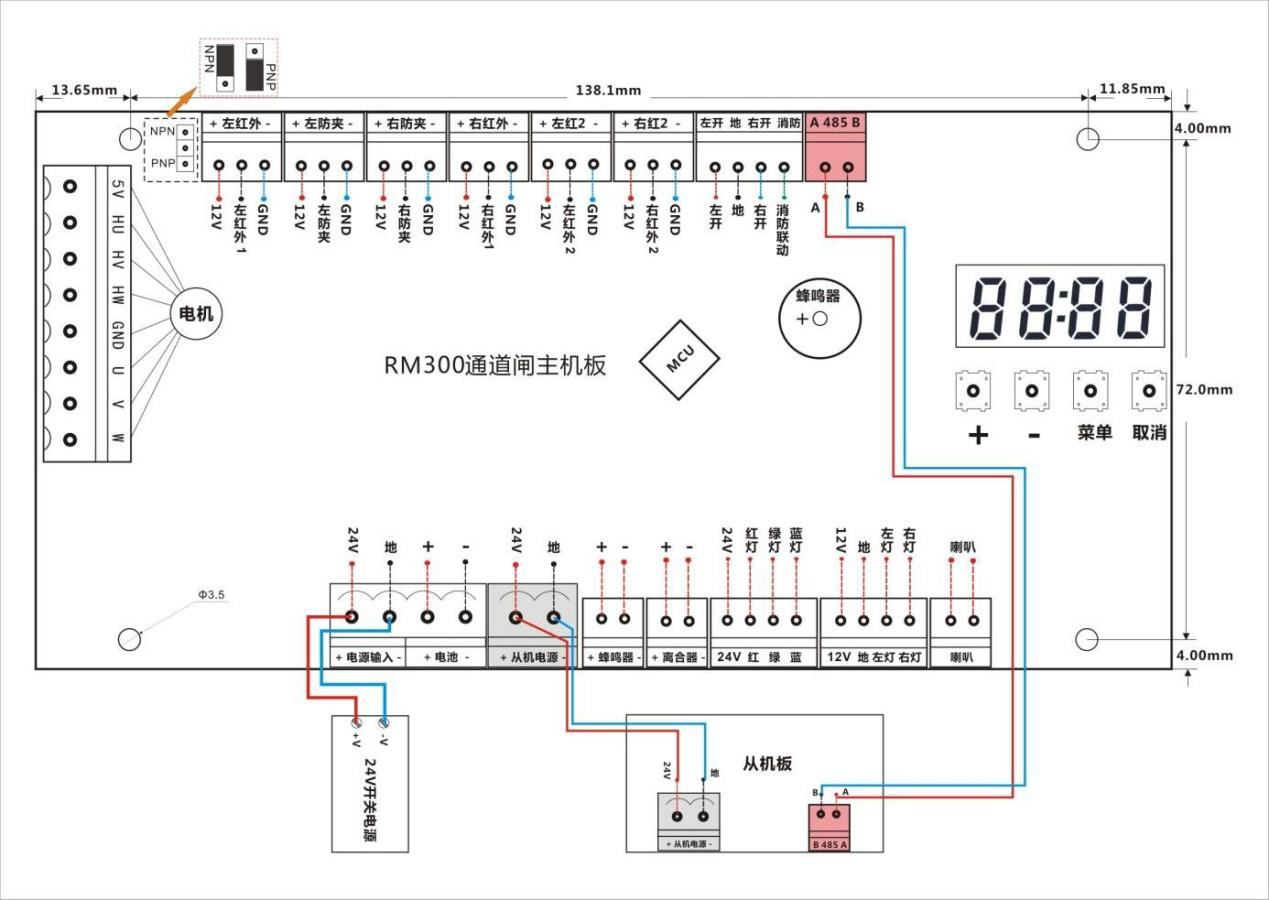

主機板
接線圖
主機板
功能
標識
說明
喇叭
喇叭
播報通行語言
權限指示燈接口
12v 地 左燈 右燈
通道通行指示燈
三色燈帶接口
24v 紅 綠 藍
通道三色變色燈帶
離合器接口
+ 離合 -
蜂鳴器接口
+ 蜂鳴器 -
從機電源接口
+ 從機電源 -
從機板取電
電池接口
+ 電池 -
外接蓄電池/超級電容，斷電開閘
電源接口
+ 電源輸入 -
24v電源輸入，主機板供電
電機接口
5V HU HV HW GND U V W
電機相線和霍爾線接入
紅外類型跳線帽
NPN PNP
兩種不同類型的紅外
左邏輯紅外接口
+ 左紅外 -
左邏輯紅外接收端接入
左防夾紅外接口
+ 左防夾 -
左防夾紅外接收端接入
右防夾紅外接口
+ 右防夾 -
右防夾紅外接收端接入
右邏輯紅外接口
+ 右紅外 -
右邏輯紅外接收端接入
+ 左紅2 -
+ 右紅2 -
開閘信號接入口
左開 地 右開 消防
外部線控信號接入
主輔機聯機接口
A 485 B
主輔機聯機

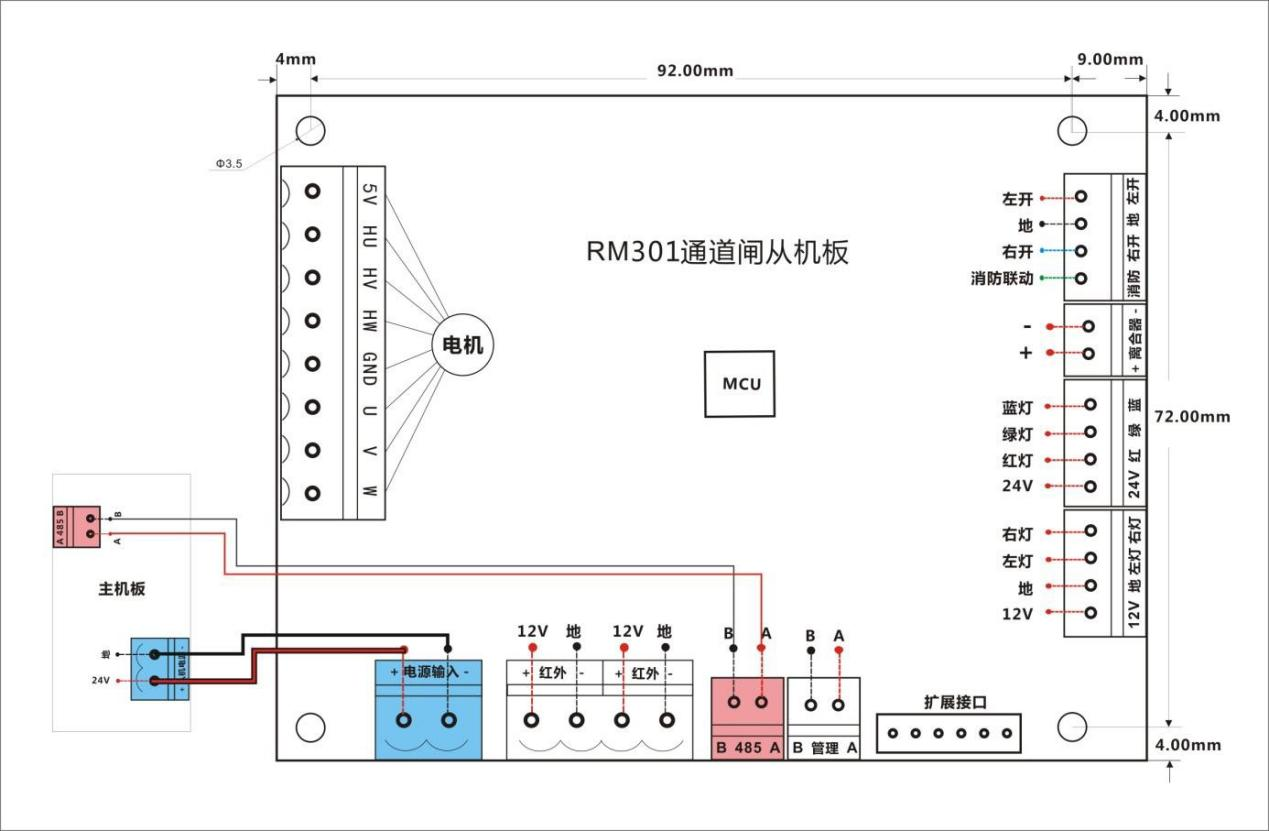

從機板
功能
標識
說明
擴展接口
備用
485管理接口
B 管理 A
升級主板程序
主輔機聯機接口
B 485 A
通道三色變色燈
紅外供電接口
+ 紅外 -
12v紅外發射端供電
電源輸入
+ 電源輸入 -
接主機板從機板供電接口
電機接口
5V HU HV HW GND U V W
電機相線和霍爾線接入
開閘信號接入口
左開 地 右開 消防
外部線控信號接入
離合器接口
+ 離合 -
三色燈帶接口
24v 紅 綠 藍
通道三色變色燈帶
權限指示燈接口
12v 地 左燈 右燈
通道通行指示燈
從機板
